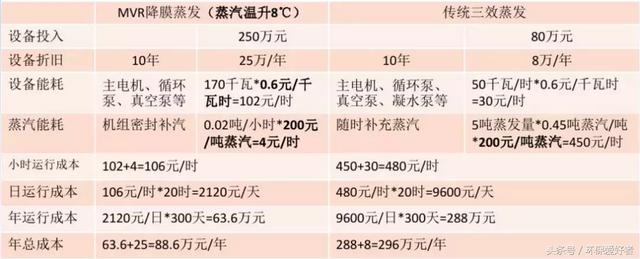

以5吨/小时蒸发量运行成本比较：

   每年节省费用：296万元-88.6万元=207.4万元。

   MVR蒸发器的能耗和经济效益

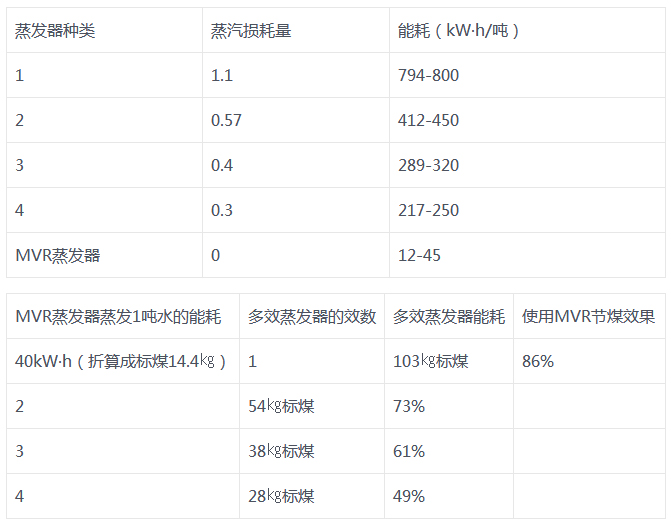

   MVR蒸发器与多效蒸发器能耗对比（煤消耗）：

   垃圾渗滤液处理

   项目名称：云南省马龙县废物填埋场垃圾渗滤液MVR蒸发器处理案例

   处理量：50吨/天

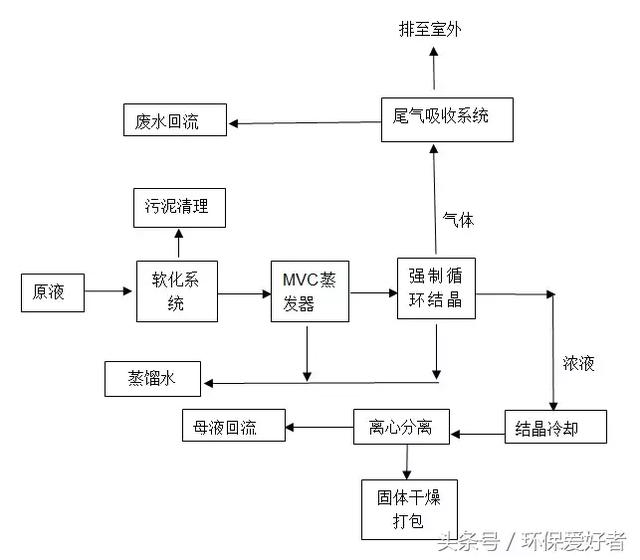

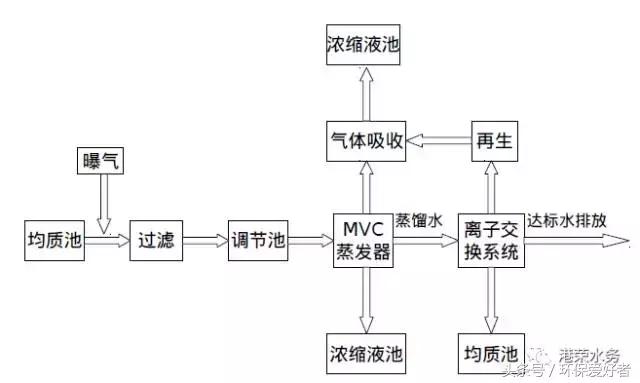

   工艺流程图：

   所用设备：蒸汽产生器、交换器、蒸发主体、蒸汽压缩机、气体吸收、氨处理设备、化学罐系统

   排放标准：排放标准达到GB16889-2008《生活垃圾填埋场污染物控制标准》中的现有和新建生活垃圾填埋场水污染物浓度排放限制中的规定。

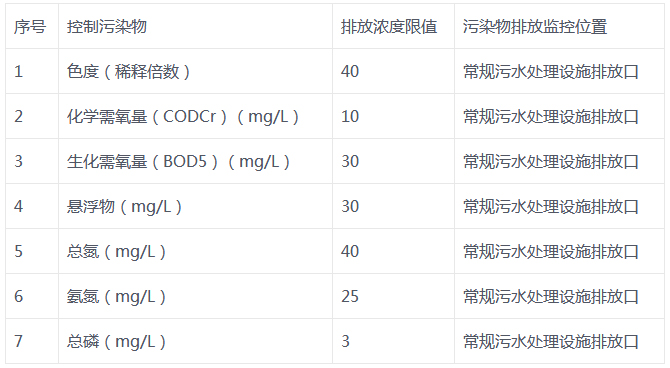

   主要污染物限值如下：

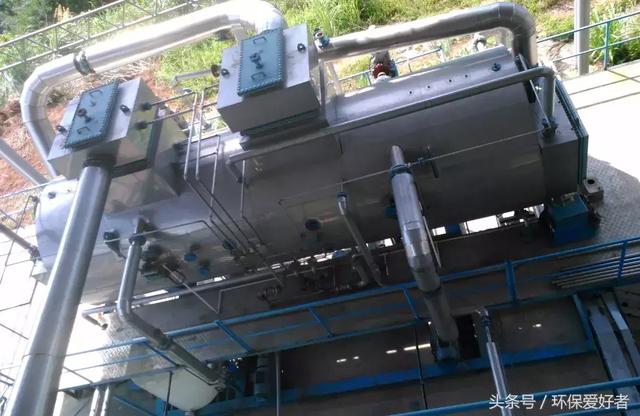

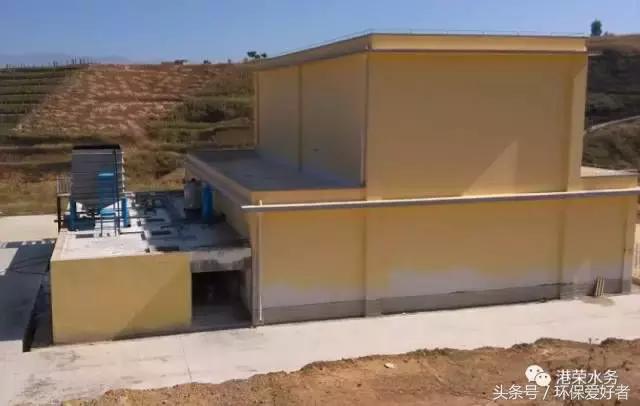

   治理现场照片或主要设备照片：

   脱硫废水处理

   项目名称：山西永济电厂脱硫废水MVR蒸发器处理案例

   项目概况：建设规模按2×350MW超临界空冷供热发电机组，相应配置两台1205t/h超临界参数、自然循环、一次中间再热、固态排渣煤粉锅炉。脱硫废水深度处理系统内的全部设备均按20方/小时废水量一次建成。

   工艺流程图：

   高盐废水处理

   项目名称：韶关绿然高盐（高氨氮）废水蒸发浓缩项目案例

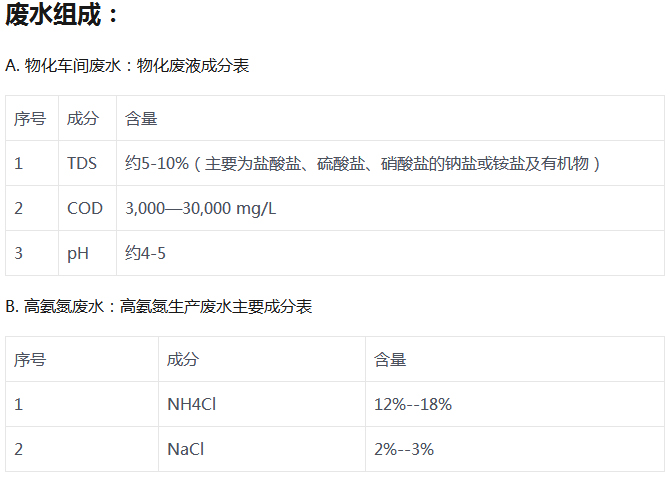

   设计要求：三效强制循环蒸发为主要工艺，对上述废水分别进行蒸发浓缩，最终产物为蒸馏水和盐（氯化铵或混合盐泥）。要求达到热结晶的效果，直接得到盐（或盐泥），分离后的母液返回重新蒸发。对于有机质含量高，经浓缩后无法结晶出无机盐的废水，则以得到含水率小于50%的有机浓液为分离目标。

   设计处理能力：总蒸发能力200吨/天（8.4吨/小时）

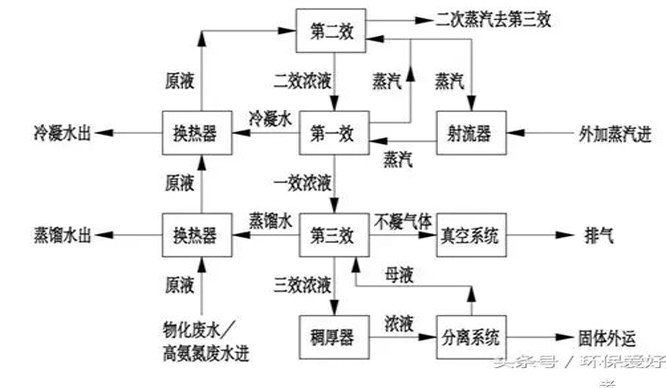

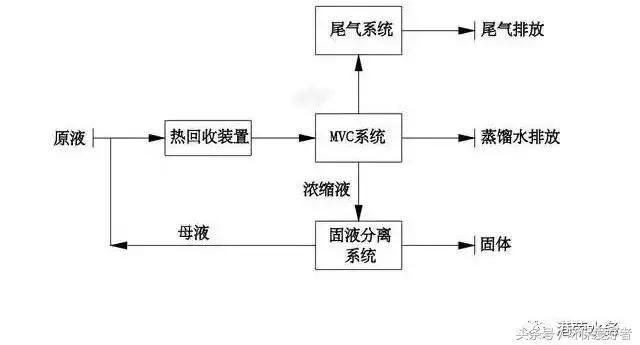

   工艺流程图：

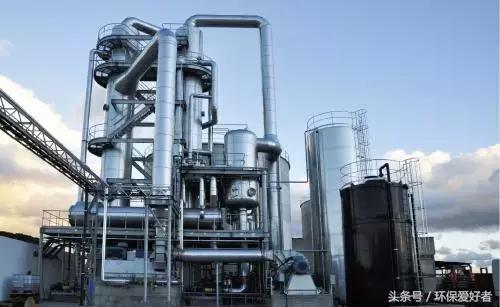

   治理现场照片或主要设备照片：

   焦化废水处理

   项目名称：济南焦化厂MVR蒸发器污水处理案例

   技术指标：焦化生化尾排水处理量：Q =50m3/h；进料温度：28～ 38℃；pH：6 ～ 9；TDS含量（存在波动）：2000 mg/L ～ 5000 mg/L；污水COD：200 mg/L – 1000 mg/L；沸点升高：2～ 4℃。

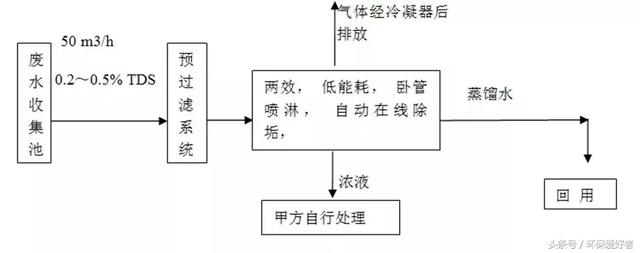

   工艺流程图：

   海水淡化

   项目名称：中东6000T海水淡化MVR蒸发器应用案例

   工艺概述：这是一套五效MED-TC系统，用于海水淡化，系统设计总产水能力为240m3/h，系统回收率约25％，设计造水比为7.1。

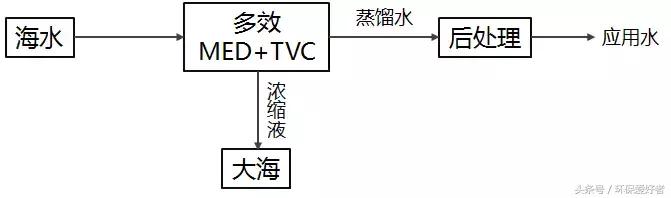

   工艺流程图：

   电镀废水处理

   项目名称：东莞美景电镀废水零排放MVR蒸发器处理案例

   水质状况：废水分为含氰废水、染色废水、含镍废水、含铬废水、蚀刻废水、前处理废水、综合废水、清洗废水、混排废水共9种。

   处理量：48吨/天

   所用设备：低能耗MVR蒸发器, 气体吸收系统, 稠厚结晶器系统, 系统设备范围内的仪表、阀门、水泵、管线、电缆, 控制系统

   进水水质：硫酸钠占70%、氯化钠占20%、硝酸钠占10%,少量重金属及磷酸盐、硼酸等电镀废水中存在的化学物质, TDS在30000-80000mg/l, COD=1500mg/l，PH=7-10。

   工艺流程图：

   注：以上案例为MVR技术领导者港荣水务的实际工程，感谢港荣水务提供数据资料和技术支持。

   我国是能源消耗大国，但工业化水平落后，能源利用率较低，万元GDP能耗是发达国家的两倍以上。在能源消耗和环境安全形势日益严重的背景下，我国出台《“十三五”节能减排综合工作方案》等制度，对节能减排提出了更高的要求。

   MVR（机械蒸汽再压缩）作为一项高效的节能技术迎来了发展机遇。

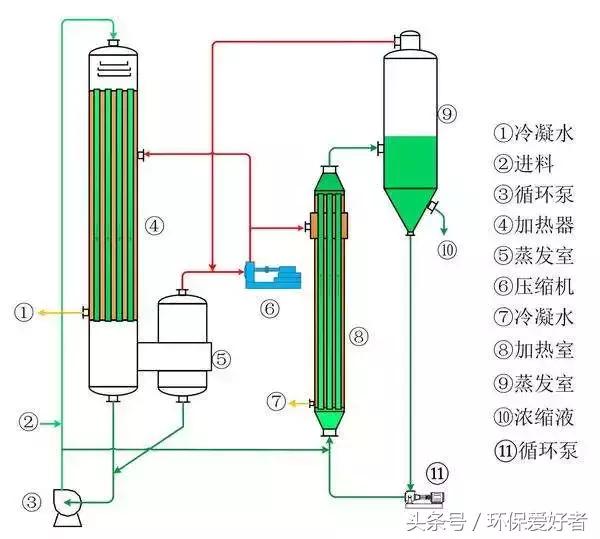

   ▲ MVR原理图
